OpengateMd - MACアドレスチェック・ファイアウォール開閉デーモン



概要

ゲートウェイを通るパケットのMACアドレスを見てネットワーク開閉を行うデーモンである。許可するユーザ端末のMACアドレスとユーザ IDは、事前にMySqlデータベースに登録する。 登録と更新は別システムで行う。以下の動きをする。

インストール

  1. VirtualBox上の試用のドキュメントが新しい。まずはトップページにリンクしたそちらのドキュメントを参照すること。

  2. NICを2枚以上持ったゲートウェイマシンを用意しFreeBSDをインストールする。 Opengateが稼働しているゲートウェイがあれば、その環境に不足分(MySQLとOpengateMd)を追加設定することでイン ストールできる。

  3. ゲートウェイ機能を有効にするために,/etc/rc.confに次の設定を記述する(もしくはインストール中にゲートウェイの機能 を有効にする)。
    gateway_enable="YES"

  4. SQLite3、MySQLクライアント機能を追加する。ローカルでDBサーバ運用も行うならMySQLのサーバ機能も追加する。

  5. Version 0.8.0以降では、Layer2でのIPFWを有効にするために、/etc/sysctl.confに以下を設定する。
    net.link.ether.ipfw=1

  6. Version 0.7.xから0.8.xへ移行する場合は、以下に注意すること。
  7. Webインターフェースを使う場合は、Apache2を追加して設定する。なおCGIファイルはOpengateMreg、 OpengateMown等から別途インストールする。


  8. 以下は必須ではない。必要であればOpengateインストールドキュメントやWeb上の解説サイトを参照すること。
    DHCPサーバ設定を行う。
    BIND設定を行う。
    IPv6設定を行う。

  9. 本システムのアーカイブを展開して、アーカイブディレクトリ中のmdsrcからインストールする。「0.0.0」はバージョン番号である。
    tar xzvf opengatem0.0.0.tar.gz
    cd opengatemd0.0.0/mdsrc
    sudo make install

    opengatemdが稼働中であるとインストールに失敗する。この場合には、以下のように、一時的に停止してインストールする。
    sudo opengatemd -s <=一時停止
    sudo make install   <=インストール
    sudo opengatemd   <=再稼働

  10. Defaultでは以下の場所に実行ファイルと設定ファイルサンプル、起動スクリプトが追加される。
    /usr/local/bin/opengatemd
    /etc/opengate/opengatemd.conf.sample
    /et/rc.d/opengatemd

  11. OpengateMdの設定ファイルを環境に合わせて調整する。変更の必要があるのは、MySQLとの接続設定 (MySqlDb/Server,User,Password)、Pcapのキャプチャデバイス設定(Pcap/Device)である。
    cd /etc/opengate
    cp opengatemd.conf.sample opengatemd.conf
    vi opengatemd.conf

  12. OpengateMsqlの説明を参照してMySQLデータベースを設定する。

  13. ファイアウォールを有効にするために、/etc/rc.confに以下のオプションを記述する。NATDの設定は任意である。イン ターフェースは上流側NIC名を指定する。
    firewall_enable="YES"
    firewall_script="/etc/opengate/rc.firewall"
    natd_enable="YES"
    natd_interface="fxp1"

  14. ファイアウォールスクリプト/etc/opengate/rc.firewall内のアドレスやインターフェース名を環境に合わせて 調整する。

  15. Syslogによるログ記録を有効にするために、/etc/syslog.conf内に以下の設定を行い、対応するログファイルを作 成する(例:touch /var/log/openate.log)。
    local1.*  /var/log/opengate.log
             ↑ここはTABで区切る

  16. デーモンを起動し、ゲートウェイ下流から端末でアクセスして試す。起動はルートユーザで「opengatemd」。MySQLに登録 した端末からのアクセスのみがゲートウェイを通過する。

  17. システム起動時にデーモンを自動起動するには、/etc/rc.confに以下の行を追加する。
    opengatemd_enable="YES"

  18. 一日に一度の再起動を行うには、以下の内容を/etc/crontabに追加する(この例では毎朝3時48分に再起動する)。もしくは、/etc /periodic/daily/ディレクトリに、コマンドを実行するファイルを用意する。
    48      3       *       *       *       root    /usr/local/bin/opengatemd -r

運用

  1. 「opengatemd」と、パラメータ無しで起動するとデーモンとして動作する。

  2. 「opengatemd -c」(console mode)として起動すれば、コンソールモードとして動作する。  エラー等はコンソール画面に出る。

  3. 「opengatemd -e」 (end mode)として起動すると、新規開放は行わず、残存しているファイアウォールルールや作業データベースレコードを適切に片づける。 起動中のデーモンがあれば停止し、自分自身も停止する。ただし、Opengate側で制御しているファイアウォールルール等はそのまま残る。

  4. 「opengatemd -s」 (stop mode)として起動すると、既存デーモンを停止し自分自身も停止する。ファイアウォールルールやデータベースレコードはそのまま放置する。再びデーモン を起動することでサービスの継続ができる。

  5. 「opengatemd -r」 (reload mode)として起動すると、既存デーモンにHUPを送って自分は停止する。既存デーモンがないときは単に起動する。

  6. 設定ファイル/etc/opengate/opengatemd.confにおいて、以下の時間設定を含めた各種の設定ができる。
     <CacheTimeout>=MACアドレスキャッシュ有効時間:短くするとDB更新をサービスへ反映するのが早くなる が負荷が上がる(default:5分)
     <UselessTimeout>=ルール削除に要する端末無使用時間:この時間だけ端末に関連するパケットが検出されな ければipfwルールを削除する(default:3時間)
     <UselessCheckInterval>=端末無使用・DB矛盾チェック間隔:この時間間隔でipfwルールと利用 状況データベースをチェックするルーチンが走る(default:1時間)

  7. 設定ファイルのDebugを2または3にすれば、関数呼び出しトレースが出力される。コンソールモードの時は画面、デーモンモードで はSyslog先に出力する(Debug= 2ではビジーループの部分の表示が無い。Debug= 3では全ての表示となる)。

  8. MySQLとsyslogに利用ログが溜まっていくので、定期的に削除する必要がある。

特定アドレス監視

特定の送信元MACアドレスを持つパケットを発見したときにSyslog経由で報告する機能を付けた(ver.0.9.1)。
  1. MySQL設定
    監視するMACアドレス群はMySQLデータベース上のwatchlistテーブルで指定する(テーブルが無い場合はcreatetablescript で作成する)。下記の例は2つのアドレス(コロン区切り、英小文字数字指定)を監視する。
           +-------------------+-----------+------------+
           | macAddress        | reporting | memo       |
           +-------------------+-----------+------------+
           | 11:22:33:aa:bb:cc | Y         | test1      |
           | 44:55:66:dd:ee:ff | Y         | test2      |
           +-------------------+-----------+------------+
    パケットの送信元MACアドレスがmacAddressフィールドと一致し、reportingフィールドが"Y"であれば報告する。 ただし、watchlistテーブルがmacAddress="ALL"のレコードを含めば全てのアドレスについて(テーブル内に存在するか否かにかわらず)報告する。
  2. Syslog設定
    報告はsyslogのwarningプライオリティで出力するので、対応するsyslog.confの設定を行う。例えば下記は、コンソール上へ報告する 設定である。Default設定のままならば他のログと一緒にファイル出力される。syslog.confはTAB区切りであることに注意する
    local1.!=warning   /var/log/opengate.log
    local1.=warning   /dev/console
    連携して動く個別メール送信プログラムphpsrc/sendreportmail.phpを用意した。これを起動するには以下の設定とする。
    local1.=warning   | /path/sendreportmail.php
  3. 設定の反映
    テーブルデータの変更は再起動時に反映される(「opengatemd -r」でデーモンを再起動すると上記のテーブルデータをメモリ上にロードする)。 またsyslog.confの変更を反映す るにはsyslogの再起動が必要である。
  4. 報告タイミング
    報告はキャッシュ切れの時間(設定ファイルの<CacheTimeout>)ごとに行われ る。

関連システム

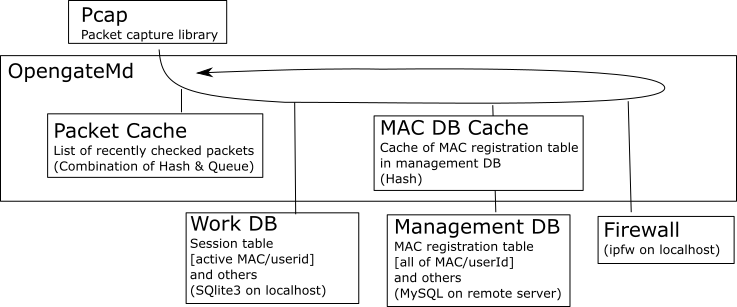

処理概要


[メイン処理]

  1. 以下を繰り返す。
    1. Pcapを使い、1パケットヘッダをキャプチャして、MAC/IPアドレス対を取得する
    2. そのMAC/IPアドレス対がキャッシュにあればチェックをスキップする(あれば、最近チェックしたアドレスである)
    3. そのアドレスのセッションが作業DBにあるかチェックする(あれば、そのアドレスに対するファイアウォールが既 に開 いている)
    4. そのMACアドレスが管理DBに登録されているか調べる
    5. 登録済みで未開放なら、セッションを開始する(ファイアウォール開放、作業DB登録、ログ記録)
    6. 登録済みで開放済みなら、パケット検出時間を更新する
    7. 登録無しで開放済みなら、セッションを終了する(ファイアウォール閉鎖、作業DB削除、ログ記録)
    8. 定期的に、パケット検出時間をチェックして、使っていないセッションを終了する

[最近チェックしたMAC/IPアドレス対か否かの確認処理]

 ハッシュテーブル(key=MAC/IPアドレス対、Value=登録時間)とキュー (MAC/IPアドレス対をFIFOで保持)を使って実装する。

  1. MAC/IPアドレス対をキーとしてハッシュテーブルを引く
  2. テーブルから取得した登録時間がハッシュ保持時間より後ならば、TRUE(最近チェックあり)を返す
  3. テーブルから取得した登録時間がハッシュ保持時間より前ならば、
    1. 当該アドレスが出てくるまでキューからアドレスを取得し、それをハッシュテーブルから消すことを繰り返す(当該アドレスより古い登録のアドレ スを一括消去)
    2. 当該アドレスを、新たにキューとハッシュテーブルに登録する
    3. FALSE(最近チェックなし)を返す
  4. テーブルから取得できなければ、ハッシュテーブルとキューに登録して、FALSE(最近チェックなし)を返す

[使っていないセッションを終了する処理]

  1. 前回チェック時間(初期値ゼロ)から指定時間が経過していないなら何もしない
  2. 前回チェック時間を現在時刻に更新する
  3. 最新パケット時間が指定時間より古いセッションを終了する
  4. IPFWルール一覧とOpengatemd/Opengateの管理するセッション一覧(作業DB)を比較し、対応していないDBレ コード/IPFWルールを削除する。またOpengate管理セッションの場合にはその端末用のプロセスが無いなら消す。

[IPFWファイアウォール制御]

IPFWルールセットは、Layer2とLayer3の2回スキャンする。Layer2スキャン(MAC表記のルール) では該当MACアドレスにタグを付けて全パケットをLayer3へ回す。Layer3ではタグ付きパケットを許可する。またWebパケットは フォワードする(登録ページや警告ページへ誘導)。タグ付けルールはデーモンプログラムによって動的に追加削除する。

10000 count tag 123 ip from any to any MAC any 11:22:33:44:55:66 keep-state
10000 count tag 123 ip from any to any MAC 11:22:33:44:55:66 any keep-state
----
60000 allow ip from any to any tagged 123
60010 allow ip from any to any MAC any any
60100 fwd 127.0.0.1 tcp from any to any dst-port 80
60900 deny ip from any to any

利用データベース
